Porta giro (abrir) de 2 folhas SU-PGL2 3 a revisar
Regras de montagem
A base de conhecimento checada nesta tipologia — recalcula a cada edição.
ℹ
Regra dos LADOS: janela = 4, porta = 3 (sem piso)
Detectada como PORTA → LADOS=3, HLADOS=1, CANTOS=2 (as fórmulas desta tipologia já usam).
✓
Usar código REAL do catálogo — nunca placeholder inventado
Todos os códigos são reais (peso e preço conhecidos).
✓
Fórmula indefinida GRITA — não vira 0 em silêncio
Toda fórmula referencia só L, H, lados, parâmetros e variáveis definidas.
⚠
Calibração pendente: Contramarco, arremate, fita e contra-testa — trazidos da por
A SU-PGL2 não tinha contramarco/arremate (toda Suprema leva), fita vedadora FIT-200 nem contra-testa CON-295. Foram trazidos da SU-PGL1 com as mesmas fórmulas (medem pelo VÃO, não pela folha — independem do nº de folhas). CONFERIR se a dupla usa o mesmo contramarco/arremate da simples e se a fita é a mesma metragem.
⚠
Calibração pendente: Montante SU-111 e dobradiça na porta de 2 folhas — DERIVADOS
A ficha de origem da SU-PGL2 veio com SU-111 (montante vertical da folha) ×2 e SEM dobradiça. Pela estrutura da folha — e pelo macho-e-cunha, que está ×2 em relação à simples — cada folha leva 2 montantes: corrigido pra ×4. A dobradiça foi trazida da SU-PGL1 (3 por folha → 6 na dupla). CONFIRMAR na primeira porta produzida: nº de montantes por folha e nº de dobradiças por folha (2 ou 3, conforme o peso/altura da folha).
⚠
Calibração pendente: Medidas das lâminas (veneziana/lambril) — DERIVADAS da SU-PG
As fórmulas das lâminas da porta de 2 folhas foram derivadas da SU-PGL1 pela mesma relação, trocando a largura da folha (simples: L-188; dupla: (L-294)/2) e dobrando a contagem (2 folhas): veneziana lisa US-294 = folha−4, furada VZ-051 = folha−6, lambril Y-335 = folha; nº de lâminas = (INT((H-150)/60)+1) × 2 e CEIL(H/150) × 2. NÃO conferidas em corte real, e não sabemos se a TRAVESSA central corta as lâminas em dois trechos (a fórmula da SU-PGL1 usa a altura inteira mesmo tendo travessa). Calibrar na primeira porta produzida. Falta também a variante de VIDRO (a tipologia não tem vidro cadastrado — precisa da medida do pano com e sem travessa).

← Catálogo
Porta Suprema 2 folha(s) 23 perfis 12 componentes 8 opções
Medidas sempre Largura × Altura
Preenchimento do painel Veneziana cega · pela escolha
Perfis (23)
PerfilMedidaQtdCortePeso/mCusto/mBarra 6m
Marco 10
⠿ SU-279
Marco para porta de abrir folga 26,5mm
 ƒxL-27= 1173 mm ƒx1 45/45 0,564 R$ 22,57 R$ 135,43 ⚑⇄×
⠿ SU-279
Marco para porta de abrir folga 26,5mm
 ƒxH-14= 2086 mm ƒx2 90/45 0,565 R$ 22,59 R$ 135,55 ⚑⇄×
⠿ CM-063
Contramarco cadeirinha 26×24

só com Contramarco = CONTRAMARCO CM-063		 ƒxH= 2100 mm ƒx2 90/45 0,165 R$ 6,60 R$ 39,60 ⚑⇄×
⠿ CM-063
Contramarco cadeirinha 26×24

só com Contramarco = CONTRAMARCO CM-063		 ƒxL= 1200 mm ƒx1 45/45 0,165 R$ 6,60 R$ 39,60 ⚑⇄×
⠿ Y-721
Contramarco cadeirinha

só com Contramarco = CONTRAMARCO Y-721		 ƒxH= 2100 mm ƒx2 90/45 0,310 R$ 12,40 R$ 74,40 ⚑⇄×
⠿ Y-721
Contramarco cadeirinha

só com Contramarco = CONTRAMARCO Y-721		 ƒxL= 1200 mm ƒx1 45/45 0,310 R$ 12,40 R$ 74,40 ⚑⇄×
⠿ MP-347
Arremate face reto 37mm

só com Arremate = ARREMATE MP-347		 ƒxH+6= 2106 mm ƒx2 90/45 0,184 R$ 7,36 R$ 44,16 ⚑⇄×
⠿ MP-347
Arremate face reto 37mm

só com Arremate = ARREMATE MP-347		 ƒxL+20= 1220 mm ƒx1 45/45 0,184 R$ 7,36 R$ 44,16 ⚑⇄×
⠿ E-613
Remate p/ contramarco

só com Arremate = ARREMATE E-613		 ƒxH+6= 2106 mm ƒx2 90/45 0,116 R$ 4,64 R$ 27,84 ⚑⇄×
⠿ E-613
Remate p/ contramarco

só com Arremate = ARREMATE E-613		 ƒxL+12= 1212 mm ƒx1 45/45 0,116 R$ 4,64 R$ 27,84 ⚑⇄×
Folhas 8
⠿ SU-110
Montante horizontal superior/inferior janela/porta de abrir e camarão
 ƒx(L-294)/2= 453 mm ƒx2 90/90 0,534 R$ 21,36 R$ 128,18 ⚑⇄×
⠿ SU-111
Montante horizontal/vertical porta/portinhola de abrir sem batedeira
 ƒxH-52= 2048 mm ƒx4 90/90 0,640 R$ 25,58 R$ 153,48 ⚑⇄×
⠿ SU-225
Montante horizontal inferior 100mm
 ƒx(L-294)/2= 453 mm ƒx2 90/90 0,989 R$ 39,54 R$ 237,26 ⚑⇄×
⠿ SU-227
Travessa central horizontal com olhal

só com Travessa central = Com travessa		 ƒx(L-294)/2= 453 mm ƒx2 90/90 0,551 R$ 22,04 R$ 132,26 ⚑⇄×
⠿ Y-335
Lambril Y-335

só com Preenchimento = Lambril (Y-335)		 ƒx((L-294)/2)= 453 mm ƒxCEIL(H/150)*2= 28 pç 90/90 0,756 R$ 30,24 R$ 181,44 ⚑⇄×
⠿ US-294
Perfil Alumínio

só com Preenchimento = Veneziana lisa		 ƒx((L-294)/2)-4= 449 mm ƒx(INT((H-150)/60)+1)*2= 66 pç 90/90 0,268 R$ 10,72 R$ 64,32 ⚑⇄×
⠿ VZ-051
Vaneziana cega c/ passo de 60mm

só com Preenchimento = Veneziana furada		 ƒx((L-294)/2)-6= 447 mm ƒx(INT((H-150)/60)+1)*2= 66 pç 90/90 0,270 R$ 10,80 R$ 64,80 ⚑⇄×
⠿ SU-084
Mata-junta (encontro das folhas)
 ƒxH-52= 2048 mm ƒx1 90/90 0,125 R$ 5,00 R$ 30,00 ⚑⇄×
Baguete 3 subproduto
⠿ SU-102
Baguete para travamento de vidro
 ƒxH= 2100 mm ƒx4 90/90 0,111 R$ 4,44 R$ 26,64 ⚑⇄×
⠿ SU-102
Baguete para travamento de vidro

só com Travessa central = Com travessa		 ƒx(L-294)/2= 453 mm ƒx8 90/90 0,111 R$ 4,44 R$ 26,64 ⚑⇄×
⠿ SU-102
Baguete para travamento de vidro

só com Travessa central = Sem travessa (portinhola)		 ƒx(L-294)/2= 453 mm ƒx4 90/90 0,111 R$ 4,44 R$ 26,64 ⚑⇄×
Macho e cunha 2 subproduto
⠿ CL-011
Cunha de conexão para canal de 8.5mm
 ƒx23 ƒx8 90/90 0,315 R$ 12,61 R$ 75,65 ⚑⇄×
⠿ CL-006
Macho de conexão 8.5mm
 ƒx23 ƒx4 90/90 1,109 R$ 44,35 R$ 266,09 ⚑⇄×

Clique em qualquer código, medida, qtd, corte ou peso pra editar na hora. As peças ficam agrupadas pelo papel na esquadria — trocar o papel move a peça de bloco. Custo/m = peso × R$ 40,00/kg (sem margem); barra de 6 m.

Componentes (12)
ComponenteQuantidadeUnCusto/unCondição
⠿ FRA822
Fechadura porta de giro 323V2 400/55 (FRA 822)		 ƒx1 un R$ 80,00 só com Fechadura = Com fechadura ⚑×
⠿ MAC927
Maçaneta 745/746 V2 haste 64mm (MAC 927)		 ƒx1 un R$ 90,00 só com Fechadura = Com fechadura ⚑×
⠿ PAR-4,2/13
PARAFUSO PANELA PHILIPS INOX 4,2X16		 ƒx((INT((L-100)/400)+1))+((INT((H-100)/400)+1)*2)= 15 pç un R$ 0,11 — ⚑×
⠿ SD-1142
Botão de fixação do arremate para o arremate CM-130		 ƒx((INT((L-100)/400)+1))+((INT((H-100)/400)+1)*2)= 15 pç un R$ 1,00 — ⚑×
⠿ SD-355
Parafuso 4,8 x 32 ponta guia philips/fenda		 ƒx24 un R$ 0,21 — ⚑×
⠿
 TRQ-GIRO
Tranqueta de giro (trava de aba) — porta/portinhola de abrir		 ƒx1 un R$ 5,00 só com Tranqueta de giro = Tranqueta de giro ⚑×
⠿
 BER-1117
Ferrolho de alumínio 2" — portinhola / porta de giro (preto ou branco)		 ƒx1 un R$ 8,00 só com Ferrolho interno (folha passiva) = Com ferrolho ⚑×
⠿
 TAMP-SU111
Tampinha de acabamento (ponteira) do topo do montante SU-111 — porta/portinhola de abrir		 ƒx4 un R$ 10,00 só com Tampinha de acabamento = Nos topos da folha ⚑×
⠿ SD-2530

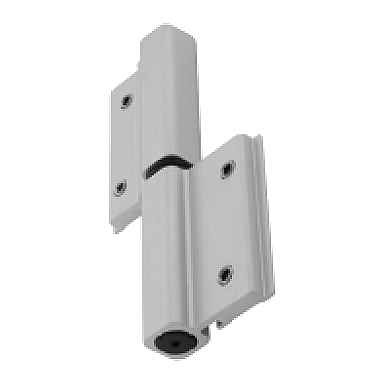

Dobradiça p/ porta giro s/ desvio		 ƒx6 un R$ 14,09 — ⚑×
⠿ FIT-200
Fita vedadora com barreira plastica - master		 ƒx((L)+(H*3))= 7500 pç m R$ 0,78 — ⚑×
⠿ CON-295
CONTRA TESTA PORTA GIRO SUPREMA		 ƒx1 un R$ 5,00 só com Fechadura = Com fechadura ⚑×
⠿
 CON-CM063
Conexão contra-marco CM-063		 ƒxCANTOS= 2 pç un R$ 1,50 só com Contramarco = CONTRAMARCO CM-063 ⚑×
Identidade
Código, tipo do desenho, linha e medida padrão — muda tudo aqui, sem depender de import.
×
Escolhas (8)
Cada escolha vira um seletor no orçamento. Cada opção traz as próprias peças (por busca) — só as da opção escolhida entram, cada uma com a sua fórmula. O ● é o padrão.
Preenchimento ×
Veneziana lisa padrão ×
US-294Perfil Alumínio
((L-294)/2)-4×(INT((H-150)/60)+1)*290/90×
Veneziana furada ×
VZ-051Vaneziana cega c/ passo de 60mm
((L-294)/2)-6×(INT((H-150)/60)+1)*290/90×
Lambril (Y-335) ×
Y-335Lambril Y-335
((L-294)/2)×CEIL(H/150)*290/90×
Fechadura ×
Com fechadura padrão ×
FRA822Fechadura porta de giro 323V2 400/55 (FRA 822)
×1×
MAC927Maçaneta 745/746 V2 haste 64mm (MAC 927)
×1×
CON-295CONTRA TESTA PORTA GIRO SUPREMA
×1×
Sem (usa tranqueta) ×
Tranqueta de giro ×
Tranqueta de giro ×
TRQ-GIROTranqueta de giro (trava de aba) — porta/portinhola de abrir
×1×
Ferrolho interno (folha passiva) ×
Sem padrão ×
Com ferrolho ×
BER-1117Ferrolho de alumínio 2" — portinhola / porta de giro (preto ou branco)
×1×
Travessa central ×
Com travessa padrão ×
SU-227Travessa central horizontal com olhal
(L-294)/2×290/90×
SU-102Baguete para travamento de vidro
(L-294)/2×890/90×
Sem travessa (portinhola) ×
SU-102Baguete para travamento de vidro
(L-294)/2×490/90×
Tampinha de acabamento ×
Sem padrão ×
Nos topos da folha ×
TAMP-SU111Tampinha de acabamento (ponteira) do topo do montante SU-111 — porta/portinhola de abrir
×4×
Contramarco ×
Nenhum ×
CONTRAMARCO Y-721 ×
Y-721Contramarco cadeirinha
H×290/45×
Y-721Contramarco cadeirinha
L×145/45×
CONTRAMARCO CM-063 padrão ×
CM-063Contramarco cadeirinha 26×24
H×290/45×
CM-063Contramarco cadeirinha 26×24
L×145/45×
CON-CM063Conexão contra-marco CM-063
×CANTOS×
Arremate ×
Nenhum ×
ARREMATE E-613 ×
E-613Remate p/ contramarco
H+6×290/45×
E-613Remate p/ contramarco
L+12×145/45×
ARREMATE MP-347 padrão ×
MP-347Arremate face reto 37mm
H+6×290/45×
MP-347Arremate face reto 37mm
L+20×145/45×
Parâmetros
Medidas extras que viram controles no orçamento — ex.: nº de módulos, altura do parapeito, bandeira. Cada um tem um nome curto (usado nas fórmulas, ex.: A) e um rótulo (o que aparece pro vendedor).

Depois use o nome nas fórmulas de peça/vidro — qtd A*B*2, medida (H-A*92)/A. Convenção: A = módulos na vertical, B = na horizontal.

Variáveis derivadas
Contas que o sistema faz sozinho a partir da largura (L) e altura (H) — ex.: A = INT(H/800)+1 (nº de vidros na vertical). Diferente de parâmetro: o vendedor não digita, é calculado na hora. Use o nome nas fórmulas de peça/vidro (A*B, (L-B*79)/B). Vêm prontas na importação.
Vidro
Painéis de vidro — largura e altura por fórmula (usa L, H). Ex.: (L-168)/2 × H-159.
Calibração pendente
Dado impreciso (derivado/estimado) aguardando medição real — a calibração do sistema é contínua, ponto por ponto. Fica ⚠ aqui, no catálogo e em /knowledge até alguém medir e marcar calibrado.
⚠
Contramarco, arremate, fita e contra-testa — trazidos da por · pendente desde 14/07/2026
A SU-PGL2 não tinha contramarco/arremate (toda Suprema leva), fita vedadora FIT-200 nem contra-testa CON-295. Foram trazidos da SU-PGL1 com as mesmas fórmulas (medem pelo VÃO, não pela folha — independem do nº de folhas). CONFERIR se a dupla usa o mesmo contramarco/arremate da simples e se a fita é a mesma metragem.
⚠
Montante SU-111 e dobradiça na porta de 2 folhas — DERIVADOS · pendente desde 14/07/2026
A ficha de origem da SU-PGL2 veio com SU-111 (montante vertical da folha) ×2 e SEM dobradiça. Pela estrutura da folha — e pelo macho-e-cunha, que está ×2 em relação à simples — cada folha leva 2 montantes: corrigido pra ×4. A dobradiça foi trazida da SU-PGL1 (3 por folha → 6 na dupla). CONFIRMAR na primeira porta produzida: nº de montantes por folha e nº de dobradiças por folha (2 ou 3, conforme o peso/altura da folha).
⚠
Medidas das lâminas (veneziana/lambril) — DERIVADAS da SU-PG · pendente desde 14/07/2026
As fórmulas das lâminas da porta de 2 folhas foram derivadas da SU-PGL1 pela mesma relação, trocando a largura da folha (simples: L-188; dupla: (L-294)/2) e dobrando a contagem (2 folhas): veneziana lisa US-294 = folha−4, furada VZ-051 = folha−6, lambril Y-335 = folha; nº de lâminas = (INT((H-150)/60)+1) × 2 e CEIL(H/150) × 2. NÃO conferidas em corte real, e não sabemos se a TRAVESSA central corta as lâminas em dois trechos (a fórmula da SU-PGL1 usa a altura inteira mesmo tendo travessa). Calibrar na primeira porta produzida. Falta também a variante de VIDRO (a tipologia não tem vidro cadastrado — precisa da medida do pano com e sem travessa).
1 já calibrado(s)
✓
Painel da folha (lâminas ventiladas) não veio no import · calibrado em 14/07/2026
Medido: Painel modelado: a SU-PGL2 ganhou a mesma opção de preenchimento da SU-PGL1 (veneziana lisa US-294 · furada VZ-051 · lambril Y-335), default veneziana lisa. Segue pendente só a CONFERÊNCIA das medidas — ver a flag das lâminas.
