Porta de abrir (giro) SU-PGL1 ✓ regras
Regras de montagem
A base de conhecimento checada nesta tipologia — recalcula a cada edição.
ℹ
Regra dos LADOS: janela = 4, porta = 3 (sem piso)
Detectada como PORTA → LADOS=3, HLADOS=1, CANTOS=2 (as fórmulas desta tipologia já usam).
✓
Usar código REAL do catálogo — nunca placeholder inventado
Todos os códigos são reais (peso e preço conhecidos).
✓
Fórmula indefinida GRITA — não vira 0 em silêncio
Toda fórmula referencia só L, H, lados, parâmetros e variáveis definidas.

← Catálogo
Porta Suprema 1 folha(s) 24 perfis 11 componentes 7 opções
Medidas sempre Largura × Altura
Preenchimento do painel Veneziana cega · pela escolha
Perfis (24)
PerfilMedidaQtdCortePeso/mCusto/mBarra 6m
Marco 10
⠿ SU-279
Marco para porta de abrir folga 26,5mm
 ƒxL-27= 773 mm ƒx1 45/45 0,565 R$ 22,60 R$ 135,60 ⚑⇄×
⠿ SU-279
Marco para porta de abrir folga 26,5mm
 ƒxH-14= 2086 mm ƒx2 90/45 0,565 R$ 22,60 R$ 135,60 ⚑⇄×
⠿ Y-721
Contramarco cadeirinha

só com Contramarco = CONTRAMARCO Y-721		 ƒxH= 2100 mm ƒx2 90/45 0,195 R$ 7,80 R$ 46,80 ⚑⇄×
⠿ Y-721
Contramarco cadeirinha

só com Contramarco = CONTRAMARCO Y-721		 ƒxL= 800 mm ƒx1 45/45 0,195 R$ 7,80 R$ 46,80 ⚑⇄×
⠿ CM-063
Contramarco cadeirinha 26×24

só com Contramarco = CONTRAMARCO CM-063		 ƒxH= 2100 mm ƒx2 90/45 0,165 R$ 6,60 R$ 39,60 ⚑⇄×
⠿ CM-063
Contramarco cadeirinha 26×24

só com Contramarco = CONTRAMARCO CM-063		 ƒxL= 800 mm ƒx1 45/45 0,165 R$ 6,60 R$ 39,60 ⚑⇄×
⠿ E-613
Remate p/ contramarco

só com Arremate = ARREMATE E-613		 ƒxH+6= 2106 mm ƒx2 90/45 0,168 R$ 6,72 R$ 40,32 ⚑⇄×
⠿ E-613
Remate p/ contramarco

só com Arremate = ARREMATE E-613		 ƒxL+12= 812 mm ƒx1 45/45 0,168 R$ 6,72 R$ 40,32 ⚑⇄×
⠿ MP-347
Arremate face reto 37mm

só com Arremate = ARREMATE MP-347		 ƒxH+6= 2106 mm ƒx2 90/45 0,184 R$ 7,36 R$ 44,16 ⚑⇄×
⠿ MP-347
Arremate face reto 37mm

só com Arremate = ARREMATE MP-347		 ƒxL+20= 820 mm ƒx1 45/45 0,184 R$ 7,36 R$ 44,16 ⚑⇄×
Folhas 7
⠿ US-294
Perfil Alumínio

só com Preenchimento = Veneziana lisa		 ƒxL-192= 608 mm ƒxINT((H-150)/60)+1= 33 pç 90/90 0,268 R$ 10,72 R$ 64,32 ⚑⇄×
⠿ VZ-051
Vaneziana cega c/ passo de 60mm

só com Preenchimento = Veneziana furada		 ƒxL-194= 606 mm ƒxINT((H-150)/60)+1= 33 pç 90/90 0,270 R$ 10,80 R$ 64,80 ⚑⇄×
⠿ SU-110
Montante horizontal superior/inferior janela/porta de abrir e camarão
 ƒxL-188= 612 mm ƒx1 90/90 0,534 R$ 21,36 R$ 128,14 ⚑⇄×
⠿ SU-111
Montante horizontal/vertical porta/portinhola de abrir sem batedeira
 ƒxH-52= 2048 mm ƒx2 90/90 0,640 R$ 25,60 R$ 153,60 ⚑⇄×
⠿ SU-225
Montante horizontal inferior 100mm
 ƒxL-188= 612 mm ƒx1 90/90 0,989 R$ 39,56 R$ 237,36 ⚑⇄×
⠿ SU-227
Travessa central horizontal com olhal

só com Travessa central = Com travessa		 ƒxL-188= 612 mm ƒx1 90/90 0,550 R$ 22,00 R$ 132,00 ⚑⇄×
⠿ Y-335
Lambril Y-335

só com Preenchimento = Lambril (Y-335)		 ƒxL-188= 612 mm ƒxCEIL(H/150)= 14 pç 90/90 0,756 R$ 30,24 R$ 181,44 ⚑⇄×
Baguete 3 subproduto
⠿ SU-102
Baguete para travamento de vidro
 ƒxH= 2100 mm ƒx2 90/90 0,111 R$ 4,44 R$ 26,66 ⚑⇄×
⠿ SU-102
Baguete para travamento de vidro

só com Travessa central = Com travessa		 ƒxL-196= 604 mm ƒx4 90/90 0,111 R$ 4,44 R$ 26,66 ⚑⇄×
⠿ SU-102
Baguete para travamento de vidro

só com Travessa central = Sem travessa (portinhola)		 ƒxL-196= 604 mm ƒx2 90/90 0,111 R$ 4,44 R$ 26,66 ⚑⇄×
Macho e cunha 4 subproduto
⠿ CL-011
Cunha de conexão para canal de 8.5mm
 ƒx23 ƒx4 90/90 0,319 R$ 12,77 R$ 76,63 ⚑⇄×
⠿ CL-006
Macho de conexão 8.5mm
 ƒx23 ƒx2 90/90 1,111 R$ 44,46 R$ 266,74 ⚑⇄×
⠿ CL-011
Cunha de conexão para canal de 8.5mm

só com Contramarco = CONTRAMARCO Y-721		 ƒx23 ƒx4 90/90 0,319 R$ 12,77 R$ 76,63 ⚑⇄×
⠿ CL-006
Macho de conexão 8.5mm

só com Contramarco = CONTRAMARCO Y-721		 ƒx23 ƒx2 90/90 1,111 R$ 44,46 R$ 266,74 ⚑⇄×

Clique em qualquer código, medida, qtd, corte ou peso pra editar na hora. As peças ficam agrupadas pelo papel na esquadria — trocar o papel move a peça de bloco. Custo/m = peso × R$ 40,00/kg (sem margem); barra de 6 m.

Componentes (11)
ComponenteQuantidadeUnCusto/unCondição
⠿ FIT-200
Fita vedadora com barreira plastica - master		 ƒx((L)+(H*3))= 7100 pç m R$ 0,78 — ⚑×
⠿ FRA822
Fechadura porta de giro 323V2 400/55 (FRA 822)		 ƒx1 un R$ 80,00 só com Fechadura = Com fechadura ⚑×
⠿ PAR-4,2/13
PARAFUSO PANELA PHILIPS INOX 4,2X16		 ƒx((INT((L-100)/400)+1))+((INT((H-100)/400)+1)*2)= 14 pç un R$ 0,11 — ⚑×
⠿ SD-1142
Botão de fixação do arremate para o arremate CM-130		 ƒx((INT((L-100)/400)+1))+((INT((H-100)/400)+1)*2)= 14 pç un R$ 1,00 — ⚑×
⠿ SD-2530

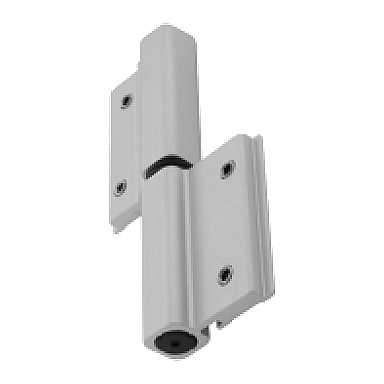

Dobradiça p/ porta giro s/ desvio		 ƒx3 un R$ 14,09 — ⚑×
⠿ SD-355
Parafuso 4,8 x 32 ponta guia philips/fenda		 ƒx12 un R$ 0,21 — ⚑×
⠿ SD-896
CHUMBADOR DE CM-063/060		 ƒx((INT((L-100)/400)+1))+((INT((H-100)/400)+1)*2)= 14 pç un R$ 0,43 só com Contramarco = Nenhum ⚑×
⠿
 TRQ-GIRO
Tranqueta de giro (trava de aba) — porta/portinhola de abrir		 ƒx1 un R$ 5,00 só com Tranqueta de giro = Tranqueta de giro ⚑×
⠿
 TAMP-SU111
Tampinha de acabamento (ponteira) do topo do montante SU-111 — porta/portinhola de abrir		 ƒx2 un R$ 10,00 só com Tampinha de acabamento = Nos topos da folha ⚑×
⠿
 CON-CM063
Conexão contra-marco CM-063		 ƒxCANTOS= 2 pç un R$ 1,50 só com Contramarco = CONTRAMARCO CM-063 ⚑×
⠿ CON-295
CONTRA TESTA PORTA GIRO SUPREMA		 ƒx1 un R$ 5,00 só com Fechadura = Com fechadura ⚑×
Identidade
Código, tipo do desenho, linha e medida padrão — muda tudo aqui, sem depender de import.
×
Escolhas (7)
Cada escolha vira um seletor no orçamento. Cada opção traz as próprias peças (por busca) — só as da opção escolhida entram, cada uma com a sua fórmula. O ● é o padrão.
Contramarco ×
Nenhum ×
SD-896CHUMBADOR DE CM-063/060
×((INT((L-100)/400)+1))+((INT((H-100)/400)+1)*2)×
CONTRAMARCO Y-721 ×
Y-721Contramarco cadeirinha
H×290/45×
Y-721Contramarco cadeirinha
L×145/45×
CL-011Cunha de conexão para canal de 8.5mm
23×490/90×
CL-006Macho de conexão 8.5mm
23×290/90×
CONTRAMARCO CM-063 padrão ×
CM-063Contramarco cadeirinha 26×24
H×290/45×
CM-063Contramarco cadeirinha 26×24
L×145/45×
CON-CM063Conexão contra-marco CM-063
×CANTOS×
Arremate ×
Nenhum ×
ARREMATE E-613 ×
E-613Remate p/ contramarco
H+6×290/45×
E-613Remate p/ contramarco
L+12×145/45×
ARREMATE MP-347 padrão ×
MP-347Arremate face reto 37mm
H+6×290/45×
MP-347Arremate face reto 37mm
L+20×145/45×
Preenchimento ×
Veneziana lisa padrão ×
US-294Perfil Alumínio
L-192×INT((H-150)/60)+190/90×
Veneziana furada ×
VZ-051Vaneziana cega c/ passo de 60mm
L-194×INT((H-150)/60)+190/90×
Lambril (Y-335) ×
Y-335Lambril Y-335
L-188×CEIL(H/150)90/90×
Fechadura ×
Com fechadura padrão ×
FRA822Fechadura porta de giro 323V2 400/55 (FRA 822)
×1×
CON-295CONTRA TESTA PORTA GIRO SUPREMA
×1×
Sem (usa tranqueta) ×
Tranqueta de giro ×
Tranqueta de giro ×
TRQ-GIROTranqueta de giro (trava de aba) — porta/portinhola de abrir
×1×
Travessa central ×
Com travessa padrão ×
SU-227Travessa central horizontal com olhal
L-188×190/90×
SU-102Baguete para travamento de vidro
L-196×490/90×
Sem travessa (portinhola) ×
SU-102Baguete para travamento de vidro
L-196×290/90×
Tampinha de acabamento ×
Sem padrão ×
Nos topos da folha ×
TAMP-SU111Tampinha de acabamento (ponteira) do topo do montante SU-111 — porta/portinhola de abrir
×2×
Parâmetros
Medidas extras que viram controles no orçamento — ex.: nº de módulos, altura do parapeito, bandeira. Cada um tem um nome curto (usado nas fórmulas, ex.: A) e um rótulo (o que aparece pro vendedor).

Depois use o nome nas fórmulas de peça/vidro — qtd A*B*2, medida (H-A*92)/A. Convenção: A = módulos na vertical, B = na horizontal.

Variáveis derivadas
Contas que o sistema faz sozinho a partir da largura (L) e altura (H) — ex.: A = INT(H/800)+1 (nº de vidros na vertical). Diferente de parâmetro: o vendedor não digita, é calculado na hora. Use o nome nas fórmulas de peça/vidro (A*B, (L-B*79)/B). Vêm prontas na importação.
Vidro
Painéis de vidro — largura e altura por fórmula (usa L, H). Ex.: (L-168)/2 × H-159.
Calibração pendente
Dado impreciso (derivado/estimado) aguardando medição real — a calibração do sistema é contínua, ponto por ponto. Fica ⚠ aqui, no catálogo e em /knowledge até alguém medir e marcar calibrado.
