H−112 do sistema anterior também parecem herdados sem revisão) e calibrar.

← Catálogo

Janela Suprema 1 folha(s) 18 perfis 6 componentes 2 opções

Medidas sempre Largura × Altura

Preenchimento do painel

Perfis (18)

	Perfil	Medida	Qtd	Corte	Peso/m	Custo/m	Barra 6m
⠿	SU-102 Baguete para travamento de vidro	ƒxL-90= 510 mm	ƒx2	90/90	0,111	R$ 4,44	R$ 26,66	⚑⇄×
⠿	SU-102 Baguete para travamento de vidro	ƒxH-112= 888 mm	ƒx2	90/90	0,111	R$ 4,44	R$ 26,62	⚑⇄×
⠿	CL-006 Macho de conexão 8.5mm	ƒx23	ƒx4	90/90	1,112	R$ 44,49	R$ 266,95	⚑⇄×
⠿	CL-011 Cunha de conexão para canal de 8.5mm	ƒx23	ƒx8	90/90	0,319	R$ 12,75	R$ 76,51	⚑⇄×
⠿	SU-110 Montante horizontal superior/inferior janela/porta de abrir e camarão	ƒxL-166= 434 mm	ƒx2	90/90	0,534	R$ 21,37	R$ 128,21	⚑⇄×
⠿	SU-100 Perfil Alumínio	ƒxH-78= 922 mm	ƒx2	45/45	0,157	R$ 6,28	R$ 37,70	⚑⇄×
⠿	SU-093 Perfil Alumínio	ƒxH-27= 973 mm	ƒx2	45/45	0,282	R$ 11,28	R$ 67,66	⚑⇄×
⠿	SU-120 Perfil Alumínio	ƒxH-102= 898 mm	ƒx2	90/90	0,482	R$ 19,28	R$ 115,68	⚑⇄×
⠿	SU-093 Perfil Alumínio	ƒxL-27= 573 mm	ƒx2	45/45	0,282	R$ 11,28	R$ 67,70	⚑⇄×
⠿	SU-100 Perfil Alumínio	ƒx(L-78)/2= 261 mm	ƒx4	90/45	0,157	R$ 6,28	R$ 37,70	⚑⇄×
⠿	Y-721 Contramarco cadeirinha só com Contramarco = CONTRAMARCO Y-721	ƒxL= 600 mm	ƒx2	45/45	0,195	R$ 7,80	R$ 46,80	⚑⇄×
⠿	Y-721 Contramarco cadeirinha só com Contramarco = CONTRAMARCO Y-721	ƒxH= 1000 mm	ƒx2	45/45	0,195	R$ 7,80	R$ 46,80	⚑⇄×
⠿	CM-063 Contramarco cadeirinha 26×24 só com Contramarco = CONTRAMARCO CM-063	ƒxL= 600 mm	ƒx2	45/45	0,165	R$ 6,60	R$ 39,60	⚑⇄×
⠿	CM-063 Contramarco cadeirinha 26×24 só com Contramarco = CONTRAMARCO CM-063	ƒxH= 1000 mm	ƒx2	45/45	0,165	R$ 6,60	R$ 39,60	⚑⇄×
⠿	E-613 Remate p/ contramarco só com Arremate = ARREMATE E-613	ƒxL+12= 612 mm	ƒx2	45/45	0,168	R$ 6,72	R$ 40,32	⚑⇄×
⠿	E-613 Remate p/ contramarco só com Arremate = ARREMATE E-613	ƒxH+12= 1012 mm	ƒx2	45/45	0,168	R$ 6,72	R$ 40,32	⚑⇄×
⠿	MP-347 Arremate face reto 37mm só com Arremate = ARREMATE MP-347	ƒxL+20= 620 mm	ƒx2	45/45	0,184	R$ 7,36	R$ 44,16	⚑⇄×
⠿	MP-347 Arremate face reto 37mm só com Arremate = ARREMATE MP-347	ƒxH+20= 1020 mm	ƒx2	45/45	0,184	R$ 7,36	R$ 44,16	⚑⇄×

Clique em qualquer código, medida, qtd, corte ou peso pra editar na hora. As peças ficam agrupadas pelo papel na esquadria — trocar o papel move a peça de bloco. Custo/m = peso × R$ 40,00/kg (sem margem); barra de 6 m.

Componentes (6)

	Componente	Quantidade	Un	Custo/un	Condição
⠿	FEC-980 FECHO TIPO FERROLHO	ƒx1	un	R$ 8,18	—	⚑×
⠿	PAR-4,2/13 PARAFUSO PANELA PHILIPS INOX 4,2X16	ƒx((INT((L-100)/400)+1))+((INT((H-100)/400)+1)*2)= 8 pç	un	R$ 0,11	—	⚑×
⠿	SD-1142 Botão de fixação do arremate para o arremate CM-130	ƒx((INT((L-100)/400)+1))+((INT((H-100)/400)+1)*2)= 8 pç	un	R$ 1,00	—	⚑×
⠿	SD-355 Parafuso 4,8 x 32 ponta guia philips/fenda	ƒx8	un	R$ 0,21	—	⚑×
⠿	SD-896 CHUMBADOR DE CM-063/060	ƒx((INT((L-100)/400)+1))+((INT((H-100)/400)+1)*2)= 8 pç	un	R$ 0,43	—	⚑×

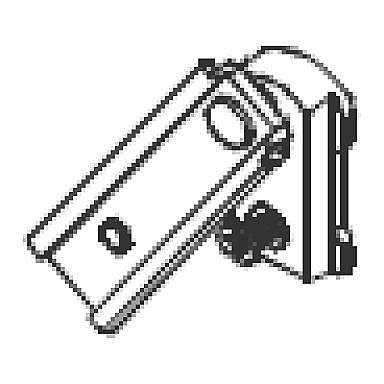

⠿	SD2525 Pivot para projetante SUPREMA	ƒx2	un	R$ 2,66	—	⚑×

Identidade

Código, tipo do desenho, linha e medida padrão — muda tudo aqui, sem depender de import.

Código

Categoria

Linha

Tipo (desenho)

Folhas

Medida padrão (mm)

Escolhas (2)

Cada escolha vira um seletor no orçamento. Cada opção traz as próprias peças (por busca) — só as da opção escolhida entram, cada uma com a sua fórmula. O ● é o padrão.

Contramarco ×

muda o desenho da esquadria

Nenhum ×

CONTRAMARCO Y-721 ×

Y-721Contramarco cadeirinha

L×245/45×

Y-721Contramarco cadeirinha

H×245/45×

CONTRAMARCO CM-063 padrão ×

CM-063Contramarco cadeirinha 26×24

L×245/45×

CM-063Contramarco cadeirinha 26×24

H×245/45×

Arremate ×

muda o desenho da esquadria

Nenhum ×

ARREMATE E-613 ×

E-613Remate p/ contramarco

L+12×245/45×

E-613Remate p/ contramarco

H+12×245/45×

ARREMATE MP-347 padrão ×

MP-347Arremate face reto 37mm

L+20×245/45×

MP-347Arremate face reto 37mm

H+20×245/45×

Parâmetros

Medidas extras que viram controles no orçamento — ex.: nº de módulos, altura do parapeito, bandeira. Cada um tem um nome curto (usado nas fórmulas, ex.: A) e um rótulo (o que aparece pro vendedor).

Depois use o nome nas fórmulas de peça/vidro — qtd A*B*2, medida (H-A*92)/A. Convenção: A = módulos na vertical, B = na horizontal.

Variáveis derivadas

Contas que o sistema faz sozinho a partir da largura (L) e altura (H) — ex.: A = INT(H/800)+1 (nº de vidros na vertical). Diferente de parâmetro: o vendedor não digita, é calculado na hora. Use o nome nas fórmulas de peça/vidro (A*B, (L-B*79)/B). Vêm prontas na importação.

Vidro

Vidro padrão (trocável no orçamento)

Painéis de vidro — largura e altura por fórmula (usa L, H). Ex.: (L-168)/2 × H-159.

Vidros permitidos (nenhum marcado = todos servem)

Temperado 6mm Incolor Temperado 8mm Incolor Mini Boreal 4mm Incolor Laminado 4+4 Incolor Laminado 5+5 Incolor Temperado 8mm Incolor Box Fumê 8mm Temperado Temperado 10mm Incolor Verde 8mm Temperado Espelho 4mm Lapidado Espelho 4mm Bisotê Espelho 5mm Lapidado Espelho 5mm Bisotê Espelho 6mm Lapidado

Calibração pendente

Dado impreciso (derivado/estimado) aguardando medição real — a calibração do sistema é contínua, ponto por ponto. Fica ⚠ aqui, no catálogo e em /knowledge até alguém medir e marcar calibrado.

⚠

vidro · pendente desde 08/07/2026

Fórmula (L−172) × (H−186) DERIVADA das peças (travessa SU-110 −6 na largura; folha H−102 − 2×face 39 − 6 na altura; método bateu Δ0 no correr JC200 e na porta de giro PGR 100), NÃO confirmada em produção — no sistema anterior o vidro nunca foi configurado (saía L−200 × H, altura sem desconto). Pivotante sai raramente (pode levar meses). Ao produzir a 1ª: medir o vidro real E os baguetes SU-102 (os cortes L−90/H−112 do sistema anterior também parecem herdados sem revisão) e calibrar.
