Janela de correr 2 folhas para receber vidros com baguetes… SU-JC ✓ regras
Regras de montagem
A base de conhecimento checada nesta tipologia — recalcula a cada edição.
✓
Trilho sup/inf com o MESMO nº de canaletas — janela
Trilhos superior e inferior combinam.
✓
Mão de amigo no centro: o par certo por tipo (janela × porta)
Encontro central da mão-amiga com o par certo (aba + escova da mesma classe).
✓
Travessa central precisa de abas dos DOIS lados
Nenhum perfil de folha condicionado como travessa central.
✓
Componentes básicos do correr não podem faltar
Todos os componentes básicos presentes.
ℹ
Regra dos LADOS: janela = 4, porta = 3 (sem piso)
Detectada como JANELA → LADOS=4, HLADOS=2, CANTOS=4 (as fórmulas desta tipologia já usam).
✓
Usar código REAL do catálogo — nunca placeholder inventado
Todos os códigos são reais (peso e preço conhecidos).
✓
Fórmula indefinida GRITA — não vira 0 em silêncio
Toda fórmula referencia só L, H, lados, parâmetros e variáveis definidas.

← Catálogo
Janela Suprema 2 folha(s) 19 perfis 21 componentes 4 opções
Medidas sempre Largura × Altura
Preenchimento do painel
Perfis (19)
PerfilMedidaQtdCortePeso/mCusto/mBarra 6m
⠿ SU-001
Trilho superior
 ƒxL-53= 1147 mm ƒx1 90/90 0,762 R$ 30,48 R$ 182,88 ⚑⇄×
⠿ SU-002
Trilho inferior
 ƒxL-53= 1147 mm ƒx1 90/90 0,707 R$ 28,28 R$ 169,70 ⚑⇄×
⠿ SU-003
Batente lateral
 ƒxH-27= 973 mm ƒx2 90/90 0,523 R$ 20,92 R$ 125,54 ⚑⇄×
⠿ SU-039
Montante folha correr
 ƒxH-77= 923 mm ƒx2 90/90 0,520 R$ 20,80 R$ 124,80 ⚑⇄×
⠿ SU-040
Montante mão amigo (aba)
 ƒxH-77= 923 mm ƒx1 90/90 0,480 R$ 19,20 R$ 115,20 ⚑⇄×
⠿ SU-041
Montante mão amigo (baguete)
 ƒxH-77= 923 mm ƒx1 90/90 0,507 R$ 20,28 R$ 121,68 ⚑⇄×
⠿ SU-053
Travessa montante horizontal
 ƒx(L-158)/2= 521 mm ƒx4 90/90 0,507 R$ 20,29 R$ 121,73 ⚑⇄×

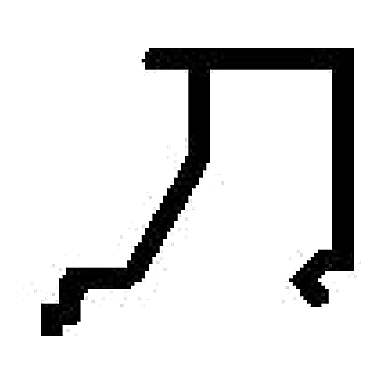

⠿ SU-102
Baguete para travamento de vidro
 ƒxH-179= 821 mm ƒx4 90/90 0,111 R$ 4,44 R$ 26,66 ⚑⇄×
⠿ SU-102
Baguete para travamento de vidro
 ƒx(L-158)/2= 521 mm ƒx4 90/90 0,111 R$ 4,43 R$ 26,59 ⚑⇄×
⠿ CL-006
Macho de conexão 8.5mm

só com Contramarco = CONTRAMARCO Y-721		 ƒx23 ƒx4 90/90 1,109 R$ 44,35 R$ 266,09 ⚑⇄×
⠿ CL-011
Cunha de conexão para canal de 8.5mm

só com Contramarco = CONTRAMARCO Y-721		 ƒx23 ƒx8 90/90 0,321 R$ 12,83 R$ 76,97 ⚑⇄×
⠿ Y-721
Contramarco cadeirinha

só com Contramarco = CONTRAMARCO Y-721		 ƒxH= 1000 mm ƒx2 45/45 0,195 R$ 7,80 R$ 46,80 ⚑⇄×
⠿ Y-721
Contramarco cadeirinha

só com Contramarco = CONTRAMARCO Y-721		 ƒxL= 1200 mm ƒx2 45/45 0,195 R$ 7,80 R$ 46,80 ⚑⇄×
⠿ CM-063
Contramarco cadeirinha 26×24

só com Contramarco = CONTRAMARCO CM-063		 ƒxH= 1000 mm ƒx2 45/45 0,165 R$ 6,60 R$ 39,60 ⚑⇄×
⠿ CM-063
Contramarco cadeirinha 26×24

só com Contramarco = CONTRAMARCO CM-063		 ƒxL= 1200 mm ƒx2 45/45 0,165 R$ 6,60 R$ 39,60 ⚑⇄×
⠿ E-613
Remate p/ contramarco

só com Arremate = ARREMATE E-613		 ƒxL+12= 1212 mm ƒx2 45/45 0,168 R$ 6,72 R$ 40,32 ⚑⇄×
⠿ E-613
Remate p/ contramarco

só com Arremate = ARREMATE E-613		 ƒxH+12= 1012 mm ƒx2 45/45 0,168 R$ 6,72 R$ 40,32 ⚑⇄×
⠿ MP-347
Arremate face reto 37mm

só com Arremate = ARREMATE MP-347		 ƒxL+20= 1220 mm ƒx2 45/45 0,184 R$ 7,36 R$ 44,16 ⚑⇄×
⠿ MP-347
Arremate face reto 37mm

só com Arremate = ARREMATE MP-347		 ƒxH+20= 1020 mm ƒx2 45/45 0,184 R$ 7,36 R$ 44,16 ⚑⇄×

Clique em qualquer código, medida, qtd, corte ou peso pra editar na hora. As peças ficam agrupadas pelo papel na esquadria — trocar o papel move a peça de bloco. Custo/m = peso × R$ 40,00/kg (sem margem); barra de 6 m.

Componentes (21)
ComponenteQuantidadeUnCusto/unCondição
⠿ FIT-200
Fita vedadora com barreira plastica - master		 ƒx(H+(L*4))= 5800 pç m R$ 0,78 — ⚑×
⠿ GUA-256
Guarnição em EPDM para vidro		 ƒx5.368 un R$ 2,76 — ⚑×
⠿ GUA-258
Guarnição adesiva esponjosa com uma face 11 x 4mm		 ƒx5.368 un R$ 0,86 — ⚑×

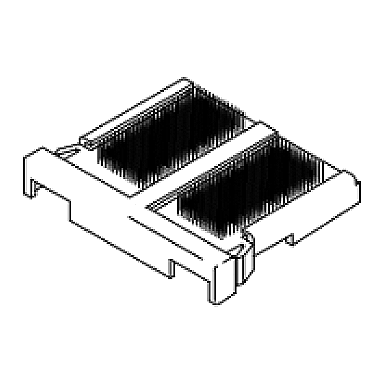

⠿ NYL329
Caixa de dreno p/ janela de correr SUPREMA		 ƒx1 un R$ 1,90 — ⚑×
⠿ NYL332
Guia deslizante com placa SUPREMA		 ƒx8 un R$ 0,90 — ⚑×

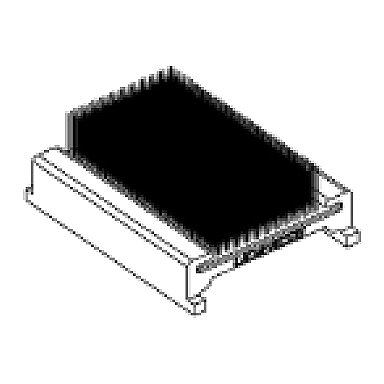

⠿ NYL335
Vedação superior SUPREMA		 ƒx1 un R$ 1,00 — ⚑×
⠿ PAR-4,2/13
PARAFUSO PANELA PHILIPS INOX 4,2X16		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 12 pç un R$ 0,11 — ⚑×
⠿ SD-1076
Fecho concha manual c/ chave c/ 153mm L. armoni		 ƒx2 un R$ 36,00 — ⚑×

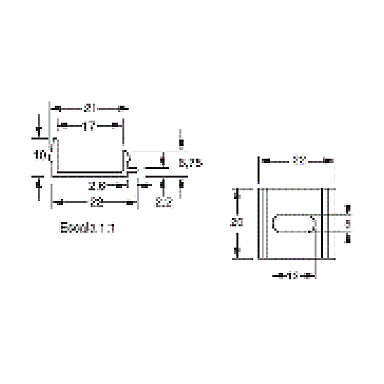

⠿ SD-1142
Botão de fixação do arremate para o arremate CM-130		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 12 pç un R$ 1,00 — ⚑×

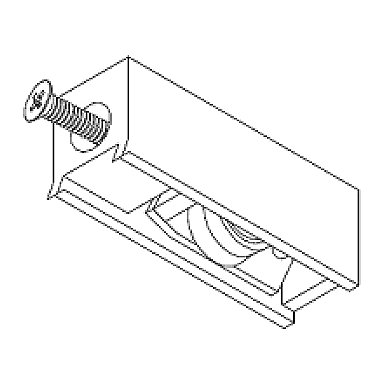

⠿ SD-2501
Roldana simples c/ regulagem s/ rolamento (15kg/folha) SUPREMA		 ƒx4 un R$ 3,84 — ⚑×
⠿ SD-2504
Contra fecho lateral L.suprema		 ƒx2 un R$ 6,95 — ⚑×
⠿ SD-2564
Escova com felpas 7.5 x 6		 ƒxH*4= 4000 pç m R$ 0,66 — ⚑×
⠿ SD-355
Parafuso 4,8 x 32 ponta guia philips/fenda		 ƒx16 un R$ 0,21 — ⚑×
⠿ SD-896
CHUMBADOR DE CM-063/060		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 12 pç un R$ 0,43 — ⚑×

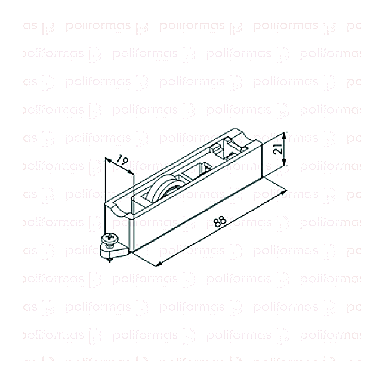

⠿ ROL440
Roldana simples com rolamento		 ƒx4 un R$ 3,84 — ⚑×
⠿
 CON-CM063
Conexão contra-marco CM-063		 ƒxCANTOS= 4 pç un R$ 1,50 só com Contramarco = CONTRAMARCO CM-063 ⚑×
⠿ SD-1076
Fecho concha manual c/ chave c/ 153mm L. armoni		 ƒx2 un R$ 36,00 só com Fechos = Fecho concha c/ chave ⚑×
⠿ GUA-258
Guarnição adesiva esponjosa com uma face 11 x 4mm		 ƒx(H-179)*4+(L-158)*2= 5368 pç m R$ 0,86 só com Guarnições = Vidro 04mm - GUA256 ⚑×
⠿ GUA-256
Guarnição em EPDM para vidro		 ƒx(H-179)*4+(L-158)*2= 5368 pç m R$ 2,76 só com Guarnições = Vidro 04mm - GUA256 ⚑×
⠿ GUA-259
—		 ƒx(H-179)*4+(L-158)*2= 5368 pç m R$ 2,48 só com Guarnições = Vidro 06mm - GUA259 ⚑×
⠿
 GUA-171
—		 ƒx(H-179)*4+(L-158)*2= 5368 pç m R$ 0,76 só com Guarnições = Vidro 06mm - GUA259 ⚑×
Identidade
Código, tipo do desenho, linha e medida padrão — muda tudo aqui, sem depender de import.
×
Escolhas (4)
Cada escolha vira um seletor no orçamento. Cada opção traz as próprias peças (por busca) — só as da opção escolhida entram, cada uma com a sua fórmula. O ● é o padrão.
Contramarco ×
Nenhum ×
CONTRAMARCO Y-721 padrão ×
CL-006Macho de conexão 8.5mm
23×490/90×
CL-011Cunha de conexão para canal de 8.5mm
23×890/90×
Y-721Contramarco cadeirinha
H×245/45×
Y-721Contramarco cadeirinha
L×245/45×
CONTRAMARCO CM-063 ×
CM-063Contramarco cadeirinha 26×24
H×245/45×
CM-063Contramarco cadeirinha 26×24
L×245/45×
CON-CM063Conexão contra-marco CM-063
×CANTOS×
Arremate ×
Nenhum ×
ARREMATE E-613 padrão ×
E-613Remate p/ contramarco
L+12×245/45×
E-613Remate p/ contramarco
H+12×245/45×
ARREMATE MP-347 ×
MP-347Arremate face reto 37mm
L+20×245/45×
MP-347Arremate face reto 37mm
H+20×245/45×
Fechos ×
Nenhum ×
Fecho concha c/ chave padrão ×
SD-1076Fecho concha manual c/ chave c/ 153mm L. armoni
×2×
Fecho concha s/ chave ×
FEC-1029Fecho concha sem chave porta - inova
×2módulo
Guarnições ×
Nenhum ×
Vidro 04mm - GUA256 padrão ×
GUA-258Guarnição adesiva esponjosa com uma face 11 x 4mm
×(H-179)*4+(L-158)*2×
GUA-256Guarnição em EPDM para vidro
×(H-179)*4+(L-158)*2×
Vidro 06mm - GUA259 ×
GUA-259
×(H-179)*4+(L-158)*2×
GUA-171
×(H-179)*4+(L-158)*2×
Parâmetros
Medidas extras que viram controles no orçamento — ex.: nº de módulos, altura do parapeito, bandeira. Cada um tem um nome curto (usado nas fórmulas, ex.: A) e um rótulo (o que aparece pro vendedor).

Depois use o nome nas fórmulas de peça/vidro — qtd A*B*2, medida (H-A*92)/A. Convenção: A = módulos na vertical, B = na horizontal.

Variáveis derivadas
Contas que o sistema faz sozinho a partir da largura (L) e altura (H) — ex.: A = INT(H/800)+1 (nº de vidros na vertical). Diferente de parâmetro: o vendedor não digita, é calculado na hora. Use o nome nas fórmulas de peça/vidro (A*B, (L-B*79)/B). Vêm prontas na importação.
Folhas que correm
Quais componentes são a concha, a chave e o puxador da folha de correr. Isso habilita configurar cada folha (corre/fixa, trava com chave, puxador) no painel do orçamento. Porta de giro não usa isto — a trava dela (fechadura, tranqueta, ferrolho) fica nas Escolhas.
Escolhe pelo nome — a lista vem do grupo (Fecho concha / Puxador) no Catálogo. Cadastrou um modelo novo nesse grupo? Aparece aqui sozinho.
Vidro
Painéis de vidro — largura e altura por fórmula (usa L, H). Ex.: (L-168)/2 × H-159.
Vidros permitidos (nenhum marcado = todos servem)
Temperado 6mm Incolor Temperado 8mm Incolor Mini Boreal 4mm Incolor Laminado 4+4 Incolor Laminado 5+5 Incolor Temperado 8mm Incolor Box Fumê 8mm Temperado Temperado 10mm Incolor Verde 8mm Temperado Espelho 4mm Lapidado Espelho 4mm Bisotê Espelho 5mm Lapidado Espelho 5mm Bisotê Espelho 6mm Lapidado
Calibração pendente
Dado impreciso (derivado/estimado) aguardando medição real — a calibração do sistema é contínua, ponto por ponto. Fica ⚠ aqui, no catálogo e em /knowledge até alguém medir e marcar calibrado.
