Quadro fixo X módulos horizontais por X módulos verticais… SU-F ✓ regras
Regras de montagem
A base de conhecimento checada nesta tipologia — recalcula a cada edição.
ℹ
Regra dos LADOS: janela = 4, porta = 3 (sem piso)
Detectada como JANELA → LADOS=4, HLADOS=2, CANTOS=4 (módulos de arremate/CM usam automaticamente).
✓
Usar código REAL do catálogo — nunca placeholder inventado
Todos os códigos são reais (peso e preço conhecidos).
✓
Fórmula indefinida GRITA — não vira 0 em silêncio
Toda fórmula referencia só L, H, lados, parâmetros e variáveis definidas.

← Catálogo
Esquadria Suprema 1 folha(s) 18 perfis 4 componentes 2 opções
Medidas sempre Largura × Altura
Preenchimento do painel
Perfis (18)
PerfilMedidaQtdCortePeso/mCusto/mBarra 6m
⠿ SU-080
Montante horizontal sem olhal folha max
 ƒxH-27= 1473 mm ƒx2 90/90 0,357 R$ 14,28 R$ 85,70 ⚑⇄×

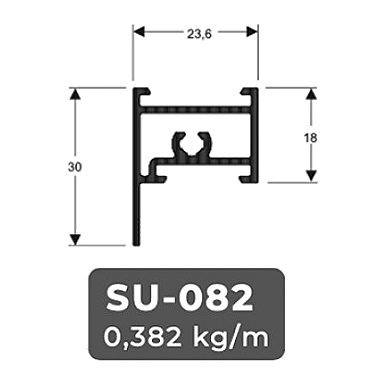

⠿ SU-082
Montante horizontal superior/inferior folha max/fixa
 ƒxL-63= 1437 mm ƒx2 90/90 0,382 R$ 15,28 R$ 91,68 ⚑⇄×
⠿ SU-102
Baguete para travamento de vidro
 ƒx((L-(B*42))-30)/B= 693 mm ƒx(((A)*B)*2)= 8 pç 90/90 0,111 R$ 4,44 R$ 26,64 ⚑⇄×
⠿ SU-102
Baguete para travamento de vidro
 ƒx(((H-(A*57))-30))/A= 678 mm ƒx(((A)*B)*2)= 8 pç 90/90 0,111 R$ 4,44 R$ 26,64 ⚑⇄×
⠿ SU-227
Travessa central horizontal com olhal
 ƒxH-63= 1437 mm ƒx(B-1)= 1 pç 90/90 0,550 R$ 21,99 R$ 131,95 ⚑⇄×
⠿ SU-227
Travessa central horizontal com olhal
 ƒx((L-(B*42))-30)/B= 693 mm ƒx(B*(A-1))= 2 pç 90/90 0,550 R$ 21,99 R$ 131,95 ⚑⇄×
⠿ CL-006
Macho de conexão 8.5mm

só com Contramarco = CONTRAMARCO Y-721		 ƒx23 ƒx4 90/90 1,109 R$ 44,35 R$ 266,09 ⚑⇄×
⠿ CL-011
Cunha de conexão para canal de 8.5mm

só com Contramarco = CONTRAMARCO Y-721		 ƒx23 ƒx8 90/90 0,321 R$ 12,83 R$ 76,97 ⚑⇄×
⠿ Y-721
Contramarco cadeirinha

só com Contramarco = CONTRAMARCO Y-721		 ƒxH= 1500 mm ƒx2 45/45 0,195 R$ 7,80 R$ 46,80 ⚑⇄×
⠿ Y-721
Contramarco cadeirinha

só com Contramarco = CONTRAMARCO Y-721		 ƒxL= 1500 mm ƒx2 45/45 0,195 R$ 7,80 R$ 46,80 ⚑⇄×
⠿ CL-006
Macho de conexão 8.5mm

só com Contramarco = CONTRAMARCO CM-063		 ƒx23 ƒx4 90/90 1,109 R$ 44,35 R$ 266,09 ⚑⇄×
⠿ CL-011
Cunha de conexão para canal de 8.5mm

só com Contramarco = CONTRAMARCO CM-063		 ƒx23 ƒx8 90/90 0,321 R$ 12,83 R$ 76,97 ⚑⇄×
⠿ CM-063
Contramarco cadeirinha 26×24

só com Contramarco = CONTRAMARCO CM-063		 ƒxH= 1500 mm ƒx2 45/45 0,165 R$ 6,60 R$ 39,60 ⚑⇄×
⠿ CM-063
Contramarco cadeirinha 26×24

só com Contramarco = CONTRAMARCO CM-063		 ƒxL= 1500 mm ƒx2 45/45 0,165 R$ 6,60 R$ 39,60 ⚑⇄×
⠿ E-613
Remate p/ contramarco

só com Arremate = ARREMATE E-613		 ƒxH+12= 1512 mm ƒx2 45/45 0,168 R$ 6,72 R$ 40,32 ⚑⇄×
⠿ E-613
Remate p/ contramarco

só com Arremate = ARREMATE E-613		 ƒxL+12= 1512 mm ƒx2 45/45 0,168 R$ 6,72 R$ 40,32 ⚑⇄×
⠿ MP-347
Arremate face reto 37mm

só com Arremate = ARREMATE MP-347		 ƒxH+20= 1520 mm ƒx2 45/45 0,184 R$ 7,36 R$ 44,16 ⚑⇄×
⠿ MP-347
Arremate face reto 37mm

só com Arremate = ARREMATE MP-347		 ƒxL+20= 1520 mm ƒx2 45/45 0,184 R$ 7,36 R$ 44,16 ⚑⇄×

Clique em qualquer código, medida, qtd, corte ou peso pra editar na hora. As peças ficam agrupadas pelo papel na esquadria — trocar o papel move a peça de bloco. Custo/m = peso × R$ 40,00/kg (sem margem); barra de 6 m.

Componentes (4)
ComponenteQuantidadeUnCusto/unCondição
⠿ PAR-4,2/13
PARAFUSO PANELA PHILIPS INOX 4,2X16		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 16 pç un R$ 0,11 — ⚑×
⠿ SD-1142
Botão de fixação do arremate para o arremate CM-130		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 16 pç un R$ 1,00 — ⚑×
⠿ SD-355
Parafuso 4,8 x 32 ponta guia philips/fenda		 ƒx(((B*2)+2)*(A-1))= 6 pç un R$ 0,21 — ⚑×
⠿ SD-896
CHUMBADOR DE CM-063/060		 ƒx((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)= 16 pç un R$ 0,43 — ⚑×
Identidade
Código, tipo do desenho, linha e medida padrão — muda tudo aqui, sem depender de import.
×
Escolhas (2)
Cada escolha vira um seletor no orçamento. Cada opção traz as próprias peças (por busca) — só as da opção escolhida entram, cada uma com a sua fórmula. O ● é o padrão.
Contramarco ×
Nenhum ×
CONTRAMARCO Y-721 ×
CL-006Macho de conexão 8.5mm
23×490/90×
CL-011Cunha de conexão para canal de 8.5mm
23×890/90×
Y-721Contramarco cadeirinha
H×245/45×
Y-721Contramarco cadeirinha
L×245/45×
CONTRAMARCO CM-063 padrão ×
CL-006Macho de conexão 8.5mm
23×490/90×
CL-011Cunha de conexão para canal de 8.5mm
23×890/90×
CM-063Contramarco cadeirinha 26×24
H×245/45×
CM-063Contramarco cadeirinha 26×24
L×245/45×
Arremate ×
Nenhum ×
ARREMATE E-613 ×
E-613Remate p/ contramarco
H+12×245/45×
E-613Remate p/ contramarco
L+12×245/45×
ARREMATE MP-347 padrão ×
MP-347Arremate face reto 37mm
H+20×245/45×
MP-347Arremate face reto 37mm
L+20×245/45×
Parâmetros
Medidas extras que viram controles no orçamento — ex.: nº de módulos, altura do parapeito, bandeira. Cada um tem um nome curto (usado nas fórmulas, ex.: A) e um rótulo (o que aparece pro vendedor).

Depois use o nome nas fórmulas de peça/vidro — qtd A*B*2, medida (H-A*92)/A. Convenção: A = módulos na vertical, B = na horizontal.

Variáveis derivadas
Contas que o sistema faz sozinho a partir da largura (L) e altura (H) — ex.: A = INT(H/800)+1 (nº de vidros na vertical). Diferente de parâmetro: o vendedor não digita, é calculado na hora. Use o nome nas fórmulas de peça/vidro (A*B, (L-B*79)/B). Vêm prontas na importação.
Vidro
Painéis de vidro — largura e altura por fórmula (usa L, H). Ex.: (L-168)/2 × H-159.
Vidros permitidos (nenhum marcado = todos servem)
Temperado 6mm Incolor Temperado 8mm Incolor Mini Boreal 4mm Incolor Laminado 4+4 Incolor Laminado 5+5 Incolor Temperado 8mm Incolor Box Fumê 8mm Temperado Temperado 10mm Incolor Verde 8mm Temperado Espelho 4mm Lapidado Espelho 4mm Bisotê Espelho 5mm Lapidado Espelho 5mm Bisotê Espelho 6mm Lapidado
Calibração pendente
Dado impreciso (derivado/estimado) aguardando medição real — a calibração do sistema é contínua, ponto por ponto. Fica ⚠ aqui, no catálogo e em /knowledge até alguém medir e marcar calibrado.
