← Catálogo

Porta Gold 3 folha(s) 19 perfis 20 componentes 2 opções

Medidas sempre Largura × Altura

Preenchimento do painel

Perfis (19)

	Perfil	Medida	Qtd	Corte	Peso/m	Custo/m	Barra 6m
Marco 10
⠿	LG-062 Marco horizontal superior para janela/porta de correr 3/6 planos	ƒxL-56= 2344 mm	ƒx1	L9090	1,766	R$ 70,64	R$ 423,84	⚑⇄×
⠿	LG-066 Trilho horizontal inferior para janela/porta de correr 3/6 planos	ƒxL-56= 2344 mm	ƒx1	L9090	1,539	R$ 61,56	R$ 369,38	⚑⇄×
⠿	LG-064 Marco vertical lateral para janela/porta de correr 3/6 planos	ƒxH-27= 2173 mm	ƒx2	H9090	1,358	R$ 54,32	R$ 325,90	⚑⇄×
⠿	LG-046 Tampo dos marcos verticais	ƒxH-55= 2145 mm	ƒx4	H9090	0,206	R$ 8,24	R$ 49,44	⚑⇄×
⠿	CM-060 Contramarco tipo cadeirinha 34.8 x 24 mm só com Contramarco (CM-060) = Contramarco	ƒxL= 2400 mm	ƒx1	L4545	0,276	R$ 11,04	R$ 66,24	⚑⇄×
⠿	CM-060 Contramarco tipo cadeirinha 34.8 x 24 mm só com Contramarco (CM-060) = Contramarco	ƒxH= 2200 mm	ƒx2	H4545	0,276	R$ 11,04	R$ 66,24	⚑⇄×
⠿	CM-098 Contramarco soleira de porta estreito 34.8 x 47 mm só com Contramarco (CM-060) = Contramarco	ƒxL= 2400 mm	ƒx1	L4545	0,392	R$ 15,68	R$ 94,08	⚑⇄×
⠿	MP-347 Arremate face reto 37mm só com Arremate (MP-347) = Arremate	ƒxL+20= 2420 mm	ƒx1	L4545	0,202	R$ 8,08	R$ 48,48	⚑⇄×
⠿	MP-347 Arremate face reto 37mm só com Arremate (MP-347) = Arremate	ƒxH+20= 2220 mm	ƒx2	H9045	0,202	R$ 8,08	R$ 48,48	⚑⇄×
⠿	CM-169 Arremate de piso só com Arremate (MP-347) = Arremate	ƒxL+20= 2420 mm	ƒx1	L9090	0,431	R$ 17,24	R$ 103,44	⚑⇄×
Folhas 4
⠿	LG-006 Montante superior folha correr com olhal	ƒxLARGFL= 721 mm	ƒx3	L9090	0,677	R$ 27,09	R$ 162,53	⚑⇄×

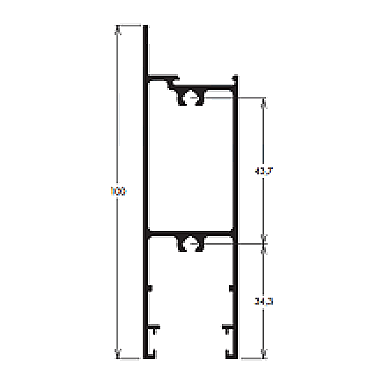

⠿	LG-007 Travessa montante inferior de 100mm horizontal com olhal	ƒxLARGFL= 721 mm	ƒx3	L9090	1,229	R$ 49,16	R$ 294,98	⚑⇄×
⠿	LG-050 Montante altura correr lisa sem puxador	ƒxALTFL= 2123 mm	ƒx2	H9090	0,816	R$ 32,64	R$ 195,86	⚑⇄×

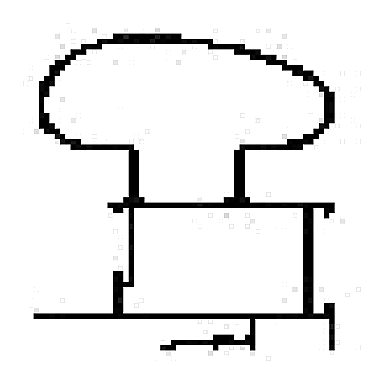

⠿	LG-021 Montante altura correr com tubular estilo puxador redondo e mão de amigo lado aba	ƒxALTFL= 2123 mm	ƒx2	H9090	1,733	R$ 69,32	R$ 415,94	⚑⇄×
Reforço estrutural 1
⠿	LG-049 Montante altura mão de amigo lado baguete (reforço)	ƒxALTFL= 2123 mm	ƒx2	H9090	0,905	R$ 36,20	R$ 217,22	⚑⇄×
Baguete 2 subproduto
⠿	BG-057 Baguete para vidro de 6mm a 10mm	ƒxLARGFL= 721 mm	ƒx6	L9090	0,170	R$ 6,80	R$ 40,80	⚑⇄×
⠿	BG-057 Baguete para vidro de 6mm a 10mm	ƒxBAG= 1941 mm	ƒx6	H9090	0,170	R$ 6,80	R$ 40,80	⚑⇄×
Macho e cunha 2 subproduto
⠿	CL-011 Cunha de conexão para canal de 8.5mm só com Contramarco (CM-060) = Contramarco	ƒx34	ƒx8		0,320	R$ 12,80	R$ 76,80	⚑⇄×
⠿	CL-009 Conexão macho para canal de 8.5mm só com Contramarco (CM-060) = Contramarco	ƒx34	ƒx4		1,618	R$ 64,72	R$ 388,32	⚑⇄×

Clique em qualquer código, medida, qtd, corte ou peso pra editar na hora. As peças ficam agrupadas pelo papel na esquadria — trocar o papel move a peça de bloco. Custo/m = peso × R$ 40,00/kg (sem margem); barra de 6 m.

Componentes (20)

	Componente	Quantidade	Un	Custo/un	Condição

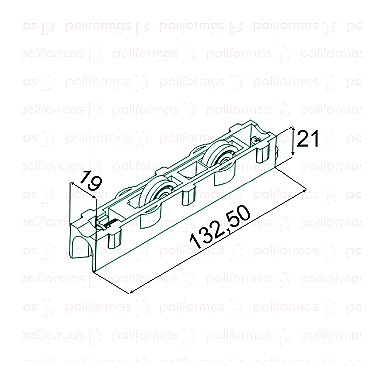

⠿	ROL-413 —	ƒx6	un	R$ 11,50	—	⚑×

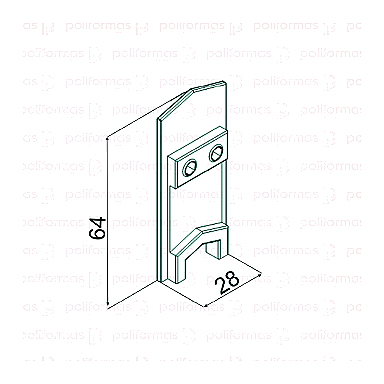

⠿	NYL-396 —	ƒx12	un	R$ 2,19	—	⚑×

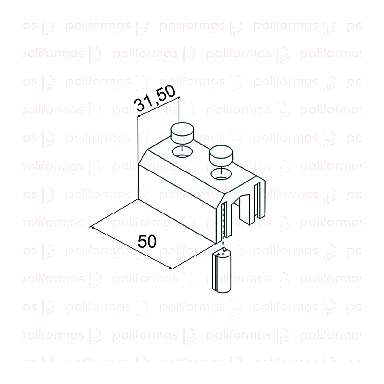

⠿	NYL-398 —	ƒx4	un	R$ 5,50	—	⚑×

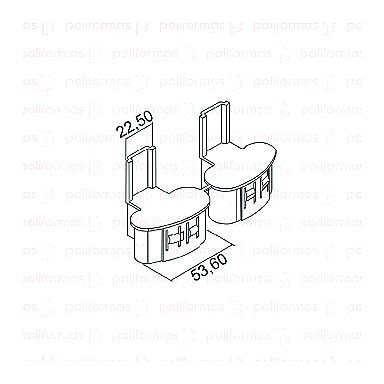

⠿	NYL-400 —	ƒx2	un	R$ 9,67	—	⚑×

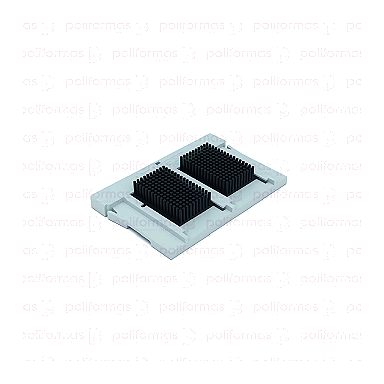

⠿	NYL-395 —	ƒx2	un	R$ 1,92	—	⚑×
⠿	NYL-416 —	ƒx1	un	R$ 20,00	—	⚑×
⠿	NYL-339 —	ƒx2	un	R$ 8,00	—	⚑×

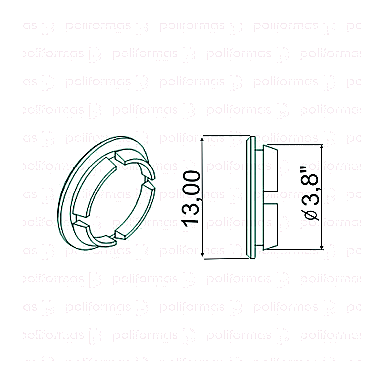

⠿	NYL-042 —	ƒx18	un	R$ 0,20	—	⚑×

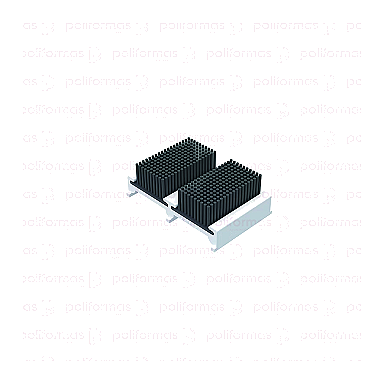

⠿	CON-381 —	ƒx2	un	R$ 2,56	—	⚑×
⠿	CON-383 —	ƒx2	un	R$ 5,00	—	⚑×

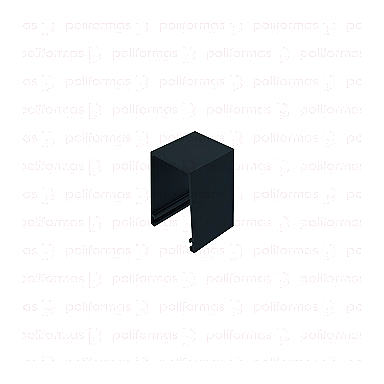

⠿	CAL-929 —	ƒx12	un	R$ 2,22	—	⚑×

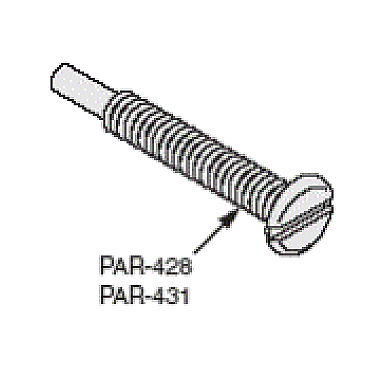

⠿	PAR428 —	ƒx42	un	R$ 1,03	—	⚑×
⠿	NYL-190 —	ƒx((INT((L-100)/400)+1)2)+((INT((H-100)/400)+1)2)= 24 pç	un	R$ 0,24	só com Contramarco (CM-060) = Contramarco	⚑×
⠿	PAR-4,2/16 —	ƒx((INT((L-100)/400)+1)2)+((INT((H-100)/400)+1)2)= 24 pç	un	R$ 0,15	só com Contramarco (CM-060) = Contramarco	⚑×
⠿	SD-896 CHUMBADOR DE CM-063/060	ƒx((INT((L-100)/400)+1)2)+((INT((H-100)/400)+1)2)= 24 pç	un	R$ 0,43	só com Contramarco (CM-060) = Contramarco	⚑×
⠿	FIT-224 —	ƒxLARGFL*12= 8652 pç	m	R$ 1,58	—	⚑×
⠿	FIT206 —	ƒxALTFL*9= 19107 pç	m	R$ 1,10	—	⚑×

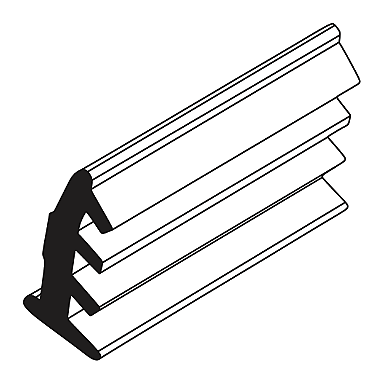

⠿	GUA-259 —	ƒx(LARGFL12)+(ALTFL6)= 21390 pç	m	R$ 2,48	—	⚑×

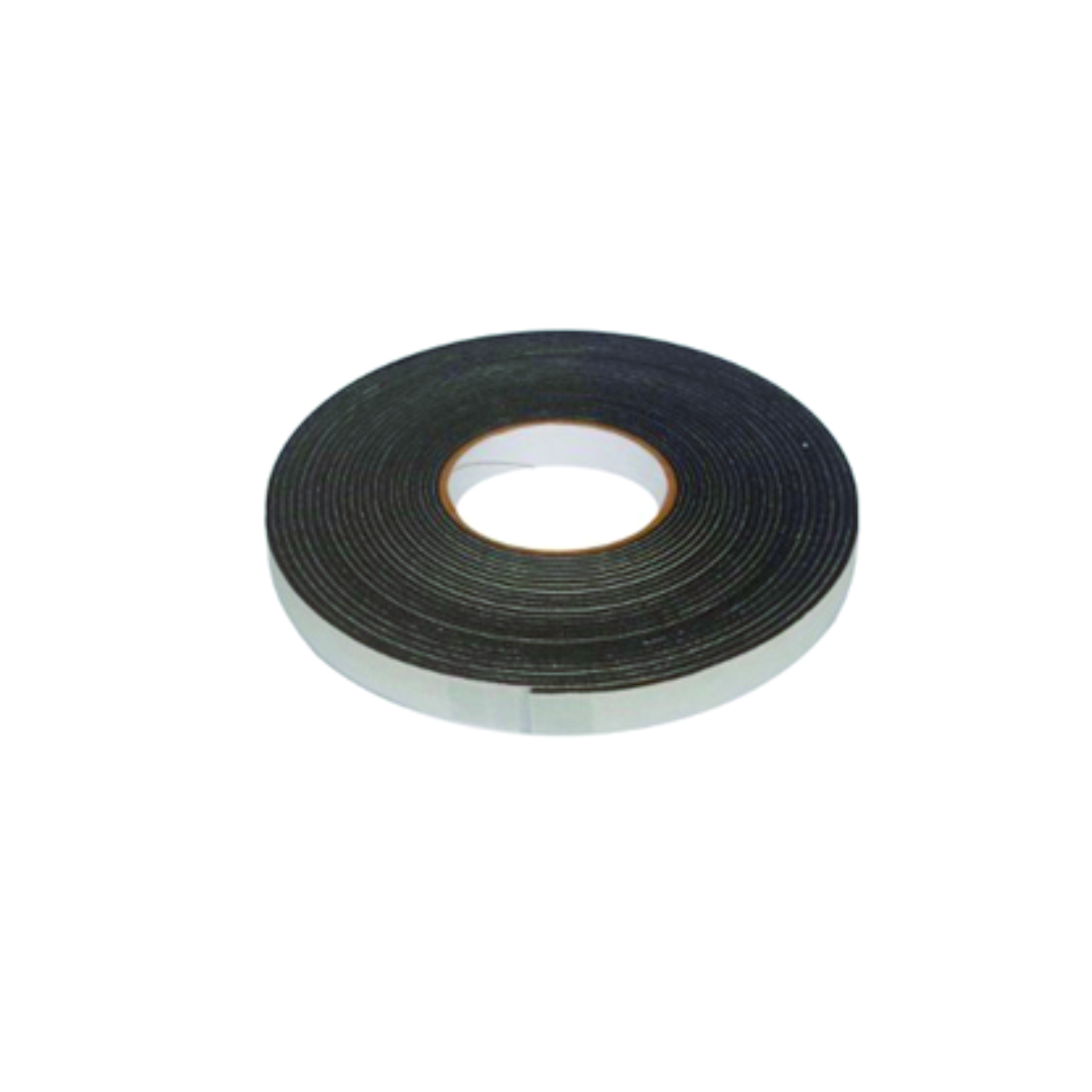

⠿	GUA-304 —	ƒxALTFL*6= 12738 pç	m	R$ 0,95	—	⚑×
⠿	SIL-NINC —	ƒxL+(H*2)= 6800 pç	m	R$ 7,00	—	⚑×

Identidade

Código, tipo do desenho, linha e medida padrão — muda tudo aqui, sem depender de import.

Código

Categoria

Linha

Tipo (desenho)

Folhas

Medida padrão (mm)

Escolhas (2)

Cada escolha vira um seletor no orçamento. Cada opção traz as próprias peças (por busca) — só as da opção escolhida entram, cada uma com a sua fórmula. O ● é o padrão.

Contramarco (CM-060) ×

muda o desenho da esquadria

Contramarco padrão ×

CM-060Contramarco tipo cadeirinha 34.8 x 24 mm

L×1L4545×

CM-060Contramarco tipo cadeirinha 34.8 x 24 mm

H×2H4545×

CM-098Contramarco soleira de porta estreito 34.8 x 47 mm

L×1L4545×

CL-011Cunha de conexão para canal de 8.5mm

34×8×

CL-009Conexão macho para canal de 8.5mm

34×4×

NYL-190

×((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)×

PAR-4,2/16

×((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)×

SD-896CHUMBADOR DE CM-063/060

×((INT((L-100)/400)+1)*2)+((INT((H-100)/400)+1)*2)×

Sem contramarco ×

Arremate (MP-347) ×

muda o desenho da esquadria

Arremate padrão ×

MP-347Arremate face reto 37mm

L+20×1L4545×

MP-347Arremate face reto 37mm

H+20×2H9045×

CM-169Arremate de piso

L+20×1L9090×

Sem arremate ×

Parâmetros

Medidas extras que viram controles no orçamento — ex.: nº de módulos, altura do parapeito, bandeira. Cada um tem um nome curto (usado nas fórmulas, ex.: A) e um rótulo (o que aparece pro vendedor).

Depois use o nome nas fórmulas de peça/vidro — qtd A*B*2, medida (H-A*92)/A. Convenção: A = módulos na vertical, B = na horizontal.

Variáveis derivadas

Contas que o sistema faz sozinho a partir da largura (L) e altura (H) — ex.: A = INT(H/800)+1 (nº de vidros na vertical). Diferente de parâmetro: o vendedor não digita, é calculado na hora. Use o nome nas fórmulas de peça/vidro (A*B, (L-B*79)/B). Vêm prontas na importação.

Folhas que correm

Quais componentes são a concha, a chave e o puxador da folha de correr. Isso habilita configurar cada folha (corre/fixa, trava com chave, puxador) no painel do orçamento. Porta de giro não usa isto — a trava dela (fechadura, tranqueta, ferrolho) fica nas Escolhas.

Estilo de correr Concha (base da folha que corre) Chave (trava opcional) Puxador

Escolhe pelo nome — a lista vem do grupo (Fecho concha / Puxador) no Catálogo. Cadastrou um modelo novo nesse grupo? Aparece aqui sozinho.

Vidro

Vidro padrão (trocável no orçamento)

Painéis de vidro — largura e altura por fórmula (usa L, H). Ex.: (L-168)/2 × H-159.

Vidros permitidos (nenhum marcado = todos servem)

Temperado 6mm Incolor Temperado 8mm Incolor Mini Boreal 4mm Incolor Laminado 4+4 Incolor Laminado 5+5 Incolor Temperado 8mm Incolor Box Fumê 8mm Temperado Temperado 10mm Incolor Verde 8mm Temperado Espelho 4mm Lapidado Espelho 4mm Bisotê Espelho 5mm Lapidado Espelho 5mm Bisotê Espelho 6mm Lapidado

Calibração pendente

Dado impreciso (derivado/estimado) aguardando medição real — a calibração do sistema é contínua, ponto por ponto. Fica ⚠ aqui, no catálogo e em /knowledge até alguém medir e marcar calibrado.

⚠

Peso do MP-347 (arremate) · pendente desde 13/07/2026

Há duas leituras de kg/m do MP-347: 0,184 (ficha SU-F, no profile_meta) e 0,202 (esta ficha Gold, usada no part). Diferença ~9%. Reconciliar com a barra real.

⚠

Preço do fecho FEC-1029 (s/ chave) · pendente desde 13/07/2026

FEC-1029 (fecho concha s/ chave, opção default) está com preço R$ 0,00 no catálogo. O dono precisa lançar o custo em /catalog, senão o fecho padrão sai de graça no orçamento.

⚠

Fórmula da largura da folha (LARGFL) · pendente desde 13/07/2026

LARGFL = INT(L/3)−79 e LARGVID = LARGFL−6 foram calibradas em UM exemplo só (3000×2600 → folha 921, vidro 915). Confirmar com um 2º vão de largura diferente antes de vender larguras muito diferentes.
